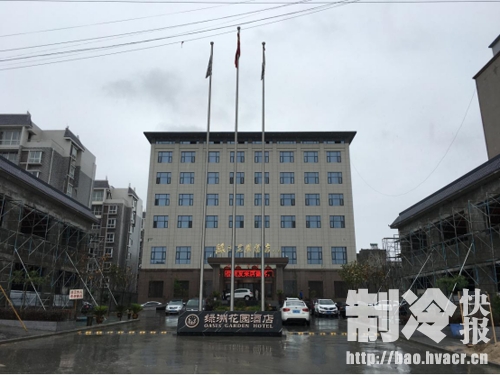

项目名称:白水绿洲花园酒店
  设计单位:广州哈思新能源科技有限公司
  机型:低温双源冷热水机组12台(LSQ66R2/LA),超低温风冷冷热水机组6台(LSQ66R2/RA)。





  项目简介:该项目位于陕西省白水县,是一家集大型餐饮、会议接待、宾馆客房为一体的综合型酒店。
  总建筑面积约13000㎡,空调使用面积约9100㎡,共6层。
  其中1-3层为餐饮包间及多个大型宴会厅,空调使用面积约4550㎡;4-6层为标准客房及套房,空调使用面积约4550㎡。

  设计依据

  1.参考资料
  《采暖通风与空调设计规范》GB50019-2003
  《商业或工业用低环境温度空气源热泵机组》
  《采暖通风与空气调节设计规范》GBJ19-87
  《空气调节设计手册》第二版 中国建筑工业出版
  《建筑给排水设计规范》 GB 50364-2005

  2.设计参数
  年平均气温:11.4℃
  冬季室外计算采暖温度:-5℃
  冬季最低日平均温度:-18.4℃
  冬季室外计算相对湿度:51%
  热水设计温度55℃,客房每天热水量60吨/天

  负荷计算

  (一)冷负荷计算:
  根据本项目的特点,对其进行分区计算:
  1-3层为餐饮包间及多个大型宴会厅,空调使用面积约4550㎡;
  设计冷负荷Q1=4550㎡×240w/㎡=1092kw;
  4-6层为标准客房及套房,空调使用面积约4550㎡;
  设计冷负荷Q2=4550㎡×160w/㎡=728kw;
  设计总冷负荷Q=(Q1+Q2)×0.8=1456kw

  (二)热负荷计算:
  设计热负荷Q’=9100㎡×90w/㎡=819kw

  设备选型及设备参数

  (一)设备选型
  1.根据上诉的负荷计算,夏季冷负荷Q=1456kw,冬季采暖热负荷Q’=819kw;

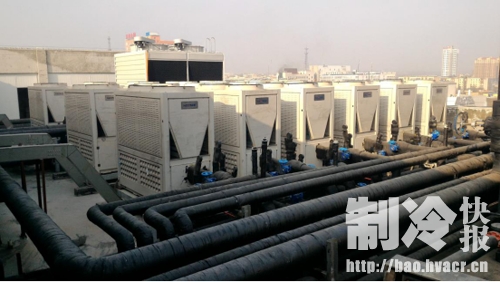

  2.本项目采取低温双源冷热水机组+超低温风冷冷热水机组:低温双源冷热水机组12台(LSQ66R2/LA),超低温风冷冷热水机组6台(LSQ66R2/RA)。

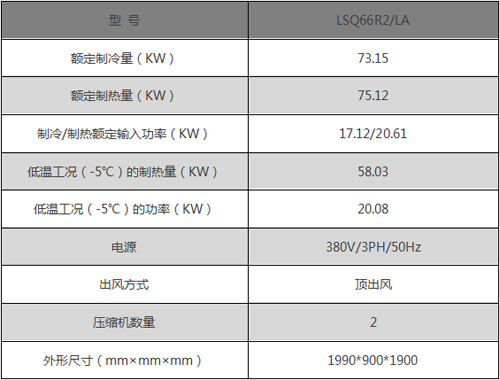

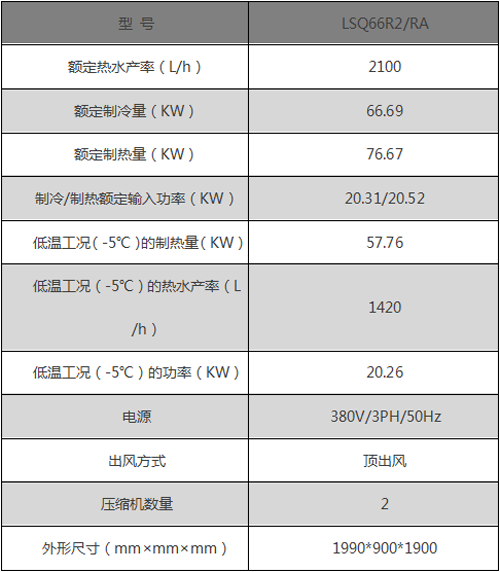

  (二)机组部分参数



  额定制冷量基于:冷水进口温度12℃,出口温度7℃,室外温度35℃DB
  额定制热量基于:热水进口温度40℃,出口温度45℃,室外温度7℃DB/6℃WB



  额定制冷量基于:冷水进口温度12℃,出口温度7℃,室外温度35℃DB
  额定制热量基于:热水进口温度40℃,出口温度45℃,室外温度7℃DB/6℃WB
  额定产水率基于:冷水进口温度20℃,热水温度55℃,室外温度20℃DB/15℃WB

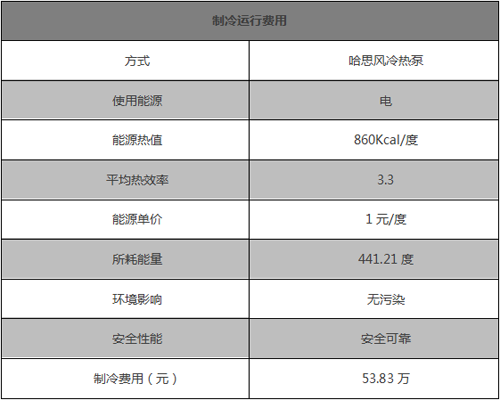

  运行费用分析以本方案为例,制冷最大小时冷负荷为1456kw(1252160kcal)



  以上计算基于:夏季制冷6月-9月,全天24小时制冷,实际机组运行10小时的理论值计算。

  以本方案为例,采暖最大小时热负荷为819kw(704340kcal)



  以上计算基于:冬季采暖123天,全天供暖24小时,实际机组运行10小时的理论数值计算。

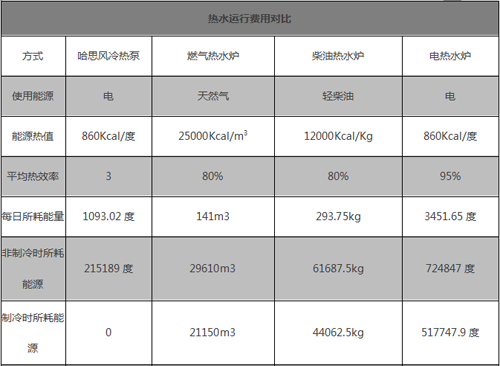

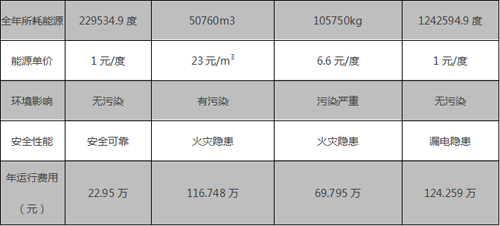

  以本方案为例,每天热水用量60吨,热水温度55℃,温升47℃计算。得出热水负荷为2820000kcal。



  从上述数据可以看出,哈思热泵机组的费用是其他设备费用的1/5到1/3(根据实际情况会略有不同)。如果各方面情况良好,运行稳定,两年左右便可省回全部投资。
