一、工程概况

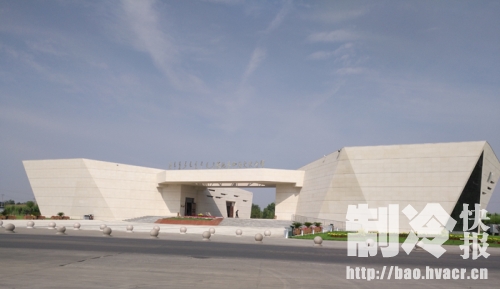

  此项目为内蒙古鄂尔多斯鄂托克前旗三段地革命历史纪念馆采暖项目,建筑结构为一层,总建筑面积2500平方米,建筑外墙保温良好,双层中空玻璃结构,末端供热为地板辐射采暖;现热源采用“热立方”40KW超低温商用空气源热泵机组7台。

  二、系统要求
  该项目要求采用空气源热泵供暖系统实现冬季地板采暖功能。
  三、气象参数
  1.室外计算参数

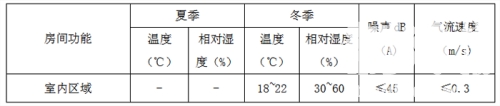

  2.室内计算参数


  3.设计依据
  1)、《民用建筑供暖通风与空气调节设计规范》(GB50736-2012);
  2)、《热泵供热系统设计、安装及工程验收技术规范》(GB/T8713-2002);
  3)、《建筑给水排水及采暖工程施工质量验收规范》(GB50242-2002);
  4)、《空气源热泵采暖和热水系统的设计与安装》(GB/T15513-1995);
  5)、《建筑给水排水设计规范》(GB/T50015-2003);
  6)、《给水排水制图标准》(GB/T50019-2003);
  7)、《城市区域环境噪音标准》;
  8)、甲方提供的建筑图纸以及对本工程的使用要求。
  四、负荷计算
  在进行空气能热泵选型时,制热量由建筑所需供暖区域的热负荷构成。
  热负荷计算:
  热负荷由外围护结构和内围护结构的基本耗热量及其附加耗热量和冷空气渗透耗热量组成;冬季采暖的室内设计温度设为18℃,根据建筑的围护结构以及相关设计规范,本建筑项目的设计建筑采暖热指标取50w/㎡(冬季室外采暖计算温度为-16.8℃,计算湿52%),基本符合要求。

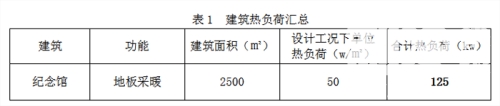

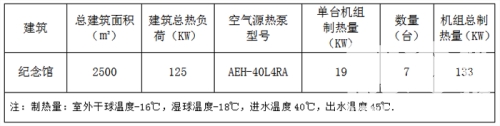

  建筑热负荷汇总见表1:




  五、设备选型



  六、产品简介

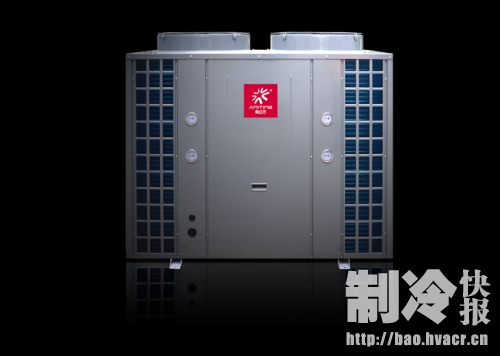

  1、产品实物图片

  AEH-40L4RA

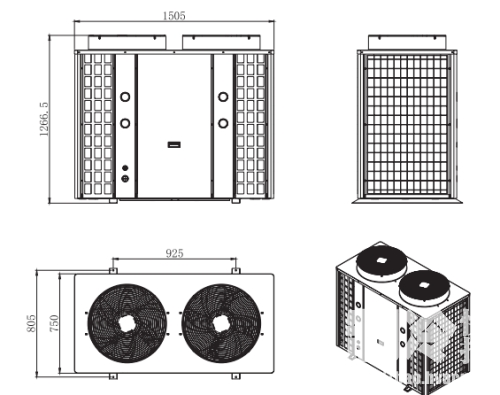

  2、产品尺寸

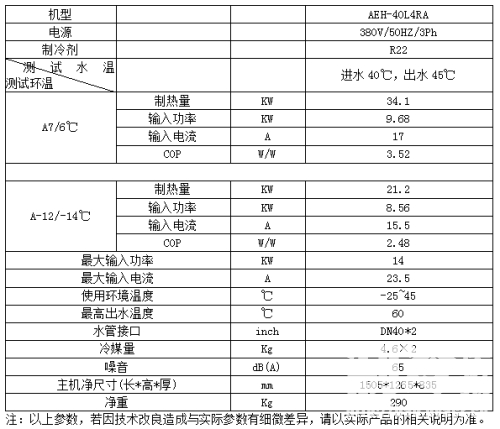

  3、产品性能参数

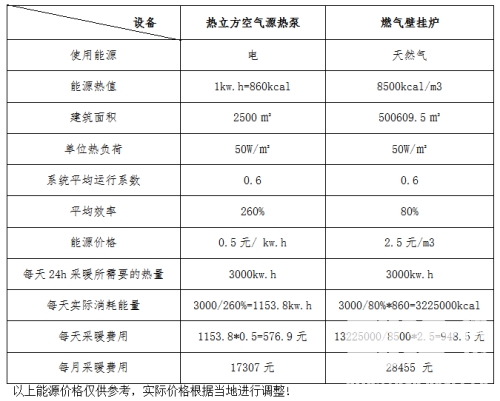

  七、设备运行费用对比分析

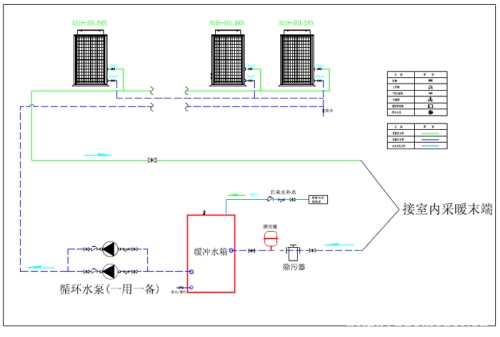

  八、系统安装示意图



  九、系统性能及特点
  1.机组采用单层结构设计,整机内部为单独密闭式风腔,配合U型换热器,使风压均匀,换热器利用率高。
  2.机组为模块式组合设计与独特管路安装设计,安装灵活性高,可根据不同使用环境自由匹配组合。
  3.采用喷气增焓(EVI)技术,低温制热效果显著提升,在-25℃环温下稳定运行。
  4. 水侧换热器采用高效换热管制成,综合了套管和壳管的优点,壳体更加紧凑、抗冻能力强、水阻小、水质要求低,不宜结垢,可靠性高、使用寿命长,维护方便。
  5.智能控制:采用智能集中控制器,可实现一屏控制多台机组运行,使操作更简单方便。
  6.安全性能好:不需要燃料的燃烧,没有发生火灾和爆炸的危险。
  7.节能环保:能效比高,采用热泵技术,输入1kw可得到3-4kw的冷和热,以空气作为冷热源,使用环保冷媒,对环境无任何污染。
  8. 使用寿命长:一般使用年限可长达15年以上,不易损坏。
  9.本产品可广泛应用于寒冷地区的住宅小区、办公楼、学校、酒店、医院、商场、工厂等大中型建筑的集中供暖或分栋供暖兼顾部分制冷和热水需求的项目;该系统可应用于各种供暖和供冷末端方式,如明装/暗装风机盘管采暖/制冷、地板辐射采暖、高低水温散热器等。

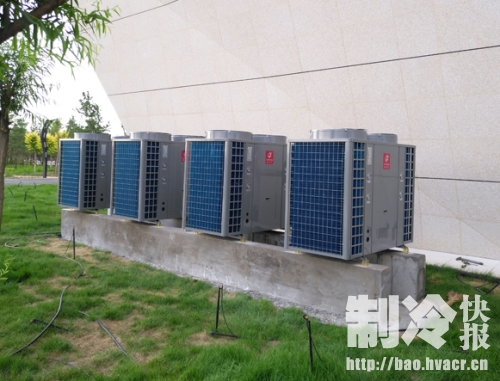

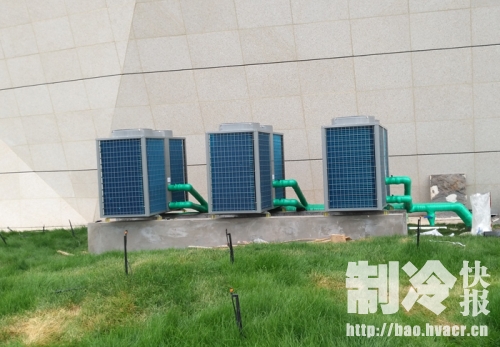

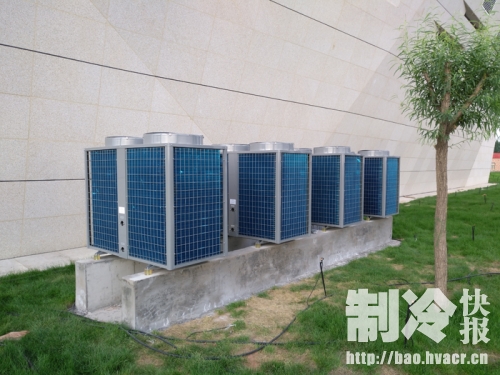

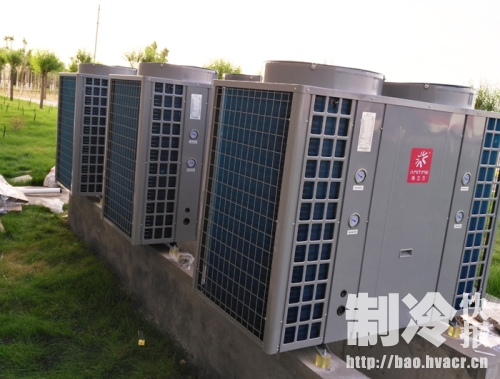

  十、项目施工情况介绍及照片
