同益空气能海南生态种苗基地海水源热泵恒温项目

  一、项目简介

  海南生态种苗基地主要为种虾提供加温降温,每个车间16个池,池子尺寸4*8*1m,正常水深0.8m,池子水体25.6吨,一个车间410吨左右。每个车间要求每小时处理40吨水体降温2℃或者升温3℃,前期试验安装2个车间设备。

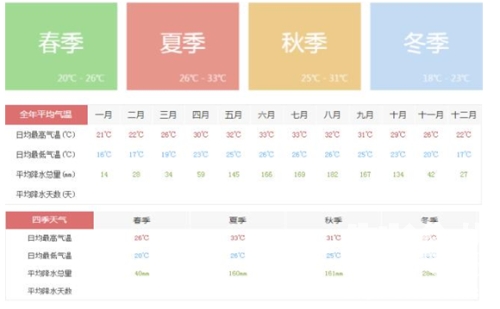

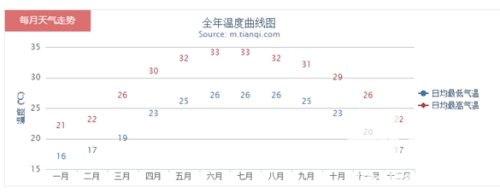

  二、室外气候条件(以文昌市年气温作为参考)



  二、工程设计原则

  工程方案中应明确的设计原则如下:

  1、严格遵循客户项目的设计要求。
  2、系统的热源设备按“同益”海水源养殖恒温热泵机组设计选用。
  本工程设计方案遵循技术先进、投资省、效率高、经济实用、节省能源,无污染,运行管理简便的原则。

  2.1、设计选型方案
  (1)、设备的选择
  a)冷/热负荷计算

  ①补充水降温/加热所需要的热量计算(每车间水量按40吨/小时)

  Qb=a*v*qb*(ts-tb)/t (kJ/h)
  qb——补充水水量(l)
  ts——池水温度(℃)
  tb——补充水水温(℃)
  t——降温/加热时间(h)
  v——水的容重(kg/m3)
  a——水的比热容(a=4.1868kJ/kg.℃)
  夏天冷负荷:Qb=4.187*1*40*1000*2℃/3600=93kW;
  冬天热负荷:Qb=4.187*1*40*1000*2.5℃/3600=116kW;
  (注:热泵机组制热效果比制冷效果好,所以设计夏天降温2℃,冬天升温2.5℃)

  ②管道散失冷/热量的计算

  此项目安装现场管道采用地下埋管,管道再加保温棉保温,总管道散失冷/热量大约为制冷/制热量的10%左右:
  夏天冷负荷:Qz=93*10%=9.3kW;
  冬天热负荷:Qz=116*10%=11.6kW;

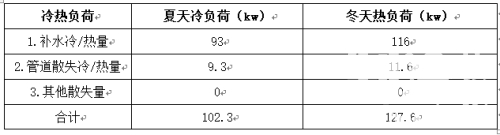

  冷热负荷 夏天冷负荷(kw) 冬天热负荷(kw)
  1.补水冷/热量 93 116
  2.管道散失冷/热量 9.3 11.6
  3.其他散失量 0 0
  合计 102.3 127.6

  三、项目设计亮点:

  1、选用水源热泵机组。根据客户使用环境,项目地点靠近大海,有源源不断的海水作为水源提供,而且海南气候温暖,海水年最低温度都在18℃以上,非常利于水源热泵的运行。选择水源热泵的制冷量要比空气源热泵的好,满足客户夏天给虾池降温要求。

  2、机器钣金做防腐措施。由于项目在海边,腐蚀性比较强,钣金做电泳等防腐措施能保证机器在海边运行的耐腐性大大提高,延长机器的使用寿命。

  3、管道用20mm保温棉+地埋。由于车间长度约35米,16个池子分成两排,单排8个池,加上车间距离机器安装位置,使用侧总送水管道超过80米,如果不做好保温,热量损失会很厉害,因此项目安装管道都加20mm保温棉后再做地埋,既保温又雅观。

  4、机器直接加热养殖水体,避免二次换热损失热量。客户蓄水池海水(已做粗过滤、精过滤、除去氨氮、消菌杀毒、曝气增氧等措施,等待升温后排水虾池)直接经过水泵抽到机器里面换热器进行加温后直接排进虾池,避免二次换热损失。

  目前,同益空气能热泵技术代表着中国热泵技术应用的国际先进水平,其研发的“节能王”恒温专用养殖热泵已广泛被运用到养蛇、养鱼等产业当中,且成效显著,深受广大用户好评。随着国家对节能环保产品的重视和大力推广,集众多优点于一身同益空气能“节能王”恒温专用养殖热泵将大有作为,迎来新的发展契机。
