电子膨胀阀的介绍
  电子膨胀阀是一种可按预设程序调节进入制冷装置的制冷剂流量的节流元件。在一些负荷变化较剧烈或运行工况范围较宽的场合,传统的节流元件(如毛细管、热力膨胀阀等)已不能满足舒适性及节能方面的要求,电子膨胀阀结合压缩机变容量技术已得到越来越广泛的应用。

  电子膨胀阀主要有四部分组成:
  转子:相当于同步电机的转子,其连接阀杆控制阀孔开度大小。
  定子:相当于同步电子的定子;其将电能转为磁场驱动转子转动。
  阀针(芯):其受转子驱动,端部呈锥形,上下移动进行流量调节。
  阀体:一般采用黄铜制造。

  电子膨胀阀吸气过热度控制 :

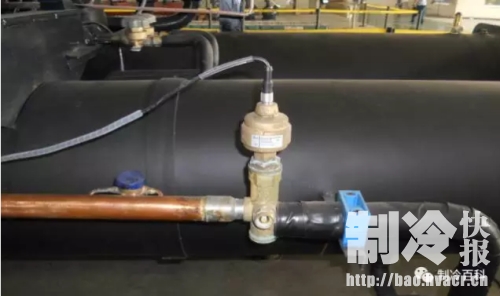

  吸气过热度控制系统由电子膨胀阀、压力传感器、温度传感器、控制器组成,工作时,压力传感器将蒸发器出口压力P1、温度传感器将压缩机吸气过热度传给控制器,控制器将信号处理后,随后输出指令作用于电子膨胀主阀的步进电机,将阀开到需要的位置。电子膨胀阀吸气过热度控制制冷系统原理图如下图所示:

  电子膨胀阀的优点:
  电子膨胀阀从全闭到全开状态其用时仅需几秒钟,反应和动作速度快,开闭特性和速度均可人为设定;电子膨胀阀可在10%--100%的范围内进行精确调节,且调节范围可根据不同产品的特性进行设定。

  各个部件的作用
  电子膨胀阀:负责根据接受到的脉冲信号控制膨胀阀开度,保证适量的供液量和合适过热度。
  压力传感器: 负责检测蒸发压力,并将蒸发压力值转变成4-20mA的电流信号。
  温度传感器:可以根据温度的不同电阻值也不同。
  控制器: 控制器是该系统的核心器件,作用类似于人体大脑。控制器可以接受压力传感器送来的4-20mA电流信号,和温度传感器的电阻值信号。根据这些信号,通过内部的计算发出脉冲信号来控制电子膨胀阀的开度,保证系统供液量和过热度。正常运转时,控制器显示系统的实际过热度。



  安装与焊接注意事项
  安装电子膨胀阀时,应以阀体及线圈的断面中心线为轴,且将线圈朝上。在对电子膨胀阀与过滤网焊接时,需对阀体进行冷却保护,使阀主体温度不超过120℃,并目防止杂质进入阀体内。

  另外,火焰不要直对阀体,同时需向阀体内部充入氮气,以防止产生氧化物。控制器的输出电压必须与线圈的指定电压一致。如果所加电压与指定电压不符,会出现线圈烧毁,或阀针动作异常等故障。

  电子膨胀阀系统调试
  电子膨胀阀:安装之前必须参考电子膨胀阀厂家的安装指南,每一个电子膨胀阀包装那都有一份安装指南

  控制器:按右图连接对应电线,尤其注意电源符合要求
  压力传感器:压力传感器接线必须牢固,压力接口最好在水平铜管的上方,以免杂质堵塞。如果使用过渡铜管连接压力接口,过渡铜管的长度应当尽量短。保证压力传感器固定牢固,以免运输震动损坏传感器。

  温度传感器: 温度传感器必须牢固的紧贴管壁,并用保温层可靠包裹,同时使用卡篐固定。最好在管道中焊接盲管。温度传感器应当仅仅感受吸气温度。温度传感器本省的长度如果不够,续接的导线长度一般不得超过3米。

  调试准备:检查各个线路的连接是否符合对应文件的要求;各个部件固定是否正确,电源是否符合要求;给机组上电;控制器开机必须设定的参数。

  结束语
  节流机构为了节能降耗,应在不同工况、不同负荷下保证向蒸发器的供液量与蒸发负荷相匹配。节能的途径是及时地控制过热度(控制液位),实时有效地调节流量。电子膨胀阀在过热度控制(液位控制)、流量调节均优于传统的节流机构,而且反应速度更快、调节范围更广,节能效果更加显著,有广阔的应用前景。
