1、常用压力控制器的种类:

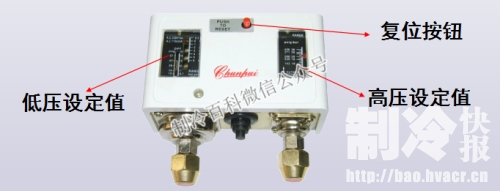

  ⑴、高、低压组合可调式压力控制器;
  ⑵、独立可调式高压(或低压)压力控制器;
  ⑶、独立不可调式高压(或低压)压力控制器;

  作用:压力控制器是一种用压力信号来控制的电开关,它主要以冷凝压力和压缩机的吸气压力为信号,并通过控制装置控制压缩机的启停,保证制冷系统的安全。



  工作原理:
  当被控制系统的压力升高或降低时,气箱内的波纹管就缩短或伸长,通过顶杆推动微动开关,接通或切断电源,保证系统正常工作。

  压力控制器(开关)在制冷设备控制电路中的应用举例:

  交流接触器KM1线圈电压220V;交流继电器J1线圈电压220V;HP-制冷系统高压压力开关;FR-热继电器;MC-压缩机电机;HL-故障指示灯;K-空调机 “起、 停”控制开关。

  水流流量开关:

  作用:主要的作用是检测流经空调机组冷却水管道与冷冻水管道液体流量,如果冷却水管道或冷冻水管道内的水流量小于某一数值时水流开关的控制触点就断开或接通,并通过控制电路对制冷机组进行强制停机控制。

  水流流量开关在制冷设备上的应用

  水冷式空调机的冷却水流量检测(流量太小或“断水” );起到冷却水系统与空调机系统之间的连锁关系;

  空气开关的作用:
  在制冷设备中,主要充当设备电源总开关或局部分开关、总保险丝的作用;还可以起到对电源线路及电动机等实行短路、过载、欠电压保护。

  主要部件:
  灭弧罩;电磁脱扣器;热脱扣器;动触点;静触点;进、出接线端子。

  交流接触器作用:
  制冷设备中主要用于三相压缩机、功率较大的电加热器、三相风扇电机等的控制;即用控制电路的小电流(小功率)去控制主回路的大电流(大功率)用电器的接通与关断。

  工作原理:
  电磁线圈通电→使电磁衔铁产生电磁吸合力→使动触桥(动触点)下移并与静触点接触→接通电路。

  交流接触器具有失压或欠压保护功能;一般要求接触器电磁线圈的电压大于80%额定电压时,其应能完全可靠的吸合;

  热继电器:
  作用:
  主要是用于对单相和三相交流电动机进行过载、缺相保护,通常应与交流接触器配套使用。

  工作原理:
  利用电流的热效应,使双金属片弯曲,从而使控制触点产生切换动作。

  存在的问题:
  两相型热继电器能对三相交流电动机进行过载保护,但对电动机的缺相保护性能很差。

  热继电器使用中应注意的问题:
  1、使用应使电动机的额定电流值在热继电器的整定电流范围中间为好。
  例:电动机熔断电流为10A,应选择热继电器的整定电流范围在8~12.5A这一系列。

  2、热继电器只用作过载保护或缺相保护,不能用作短路保护。

  3、热继电器动作后须经过冷却后,按动复位按钮才能复位。

  注意:热继电器是“检测型” 器件;交流接触器是“开关型” 器件。

  时间继电器:
  时间继电器的定义:从得到输入信号(控制线圈的通电)或切断输入信号(控制线圈断电)开始,经过一定的延时后才输出信号(触点的闭合或断开)的继电器,称为时间继电器。

  时间继电器的作用:具有延时接通或延时断开控制电路的功能;

  时间继电器在制冷设备上的应用:
  1、延时接通:压缩机的分时起动;压缩机与风机的分时起动。
  2、延时断开:风机与电加热的分时断开;水冷式空调机冷却水泵与压缩机的分时停机。

  电磁继电器:
  继电器:可以同时接通或断开多路控制电路。

  小型直流电磁继电器、交流电磁继电器、中间继电器。
  常用继电器的特点:
  电压继电器:线圈匝多、线细,有过压和欠压继电器之分。
  电流继电器:线圈匝数少、线粗,有过流和欠流继电器之分。
  中间继电器:实质就是电压继电器,没有主、副触头之分;原 理与接触器相同。
