制冷剂压力表也称冷媒表或氟表。是用于量测制冷系统当前压力,其主要是用于检测系统冷媒不同阶段的压力值,使设备操作维护人员能清楚的掌握设备的运行状况。

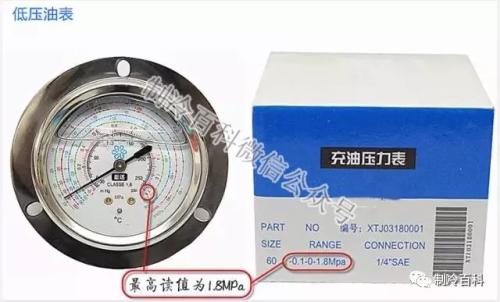

现在我国对冷媒压力表上的精度要求是达到2.5级,今天说说压力表是如何进行数值读法的,我们知道,制冷压力表一般分为“高压表” 和 “低压表”,即:一般“低压表”最高读值为1.8MPa或18bar,如下图所示:

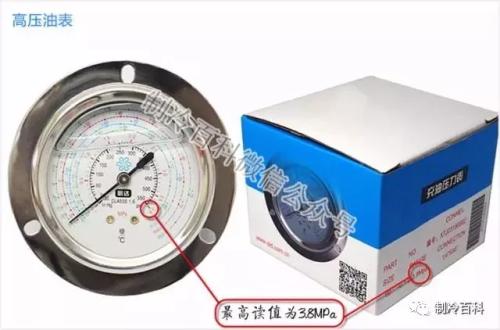

而“高压表”最高读值为3.8MPa或38bar,如下图所示:

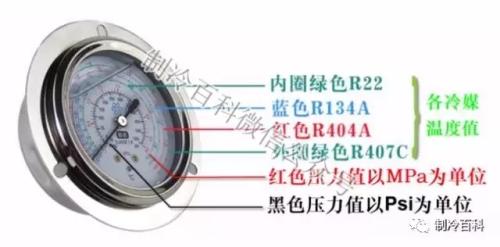

如上图:
第一圈为R22冷媒绿色 。
第二圈为R134a冷媒蓝色。
第三圈为R404a冷媒红色。
第四圈为R407c冷媒绿色。
第五圈为压力数值红色线,是以MPa为单位的压力数值线。
第六圈为压力数值黑色线,是以Psi为单位的压力数值线。
温度线以摄氏度为单位,一般压力表可适用于多种冷媒系统的压力检测。

知道了这些线的含义,我们来看看高低压表是如何读数的:

一、如何读取高低压表的压力值:

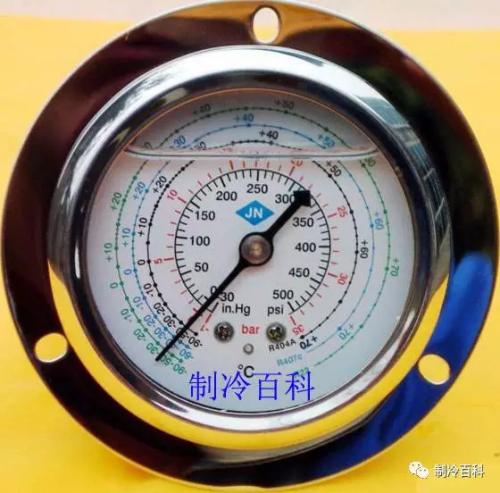

1、低压表的第五圈为压力数值红色线,是以MPa为单位的压力数值线,如指针指到“0.2”即当前的压力为0.2MPa。

我们再来看看高压表是如何读数,第五圈为压力数值红色线,是以MPa为单位的压力数值线,如指针指到“3”即当前的压力为3MPa。

2、不同压力单位的转换

1(MPa)=145(psi)=10.2(kg/cm2)
=10(bar)=9.8(atm) 。

1(psi)=0.006895(MPa)=0.0703(kg/cm2)
=0.0689(bar)=0.068(atm) 。

1(bar)=0.1(MPa)=14.503(psi)
=1.0197(kg/cm2)=0.987(atm) 。

1(atm)=0.101325(MPa)=14.696(psi)
=1.0333(kg/cm2)=1.0133(bar)。

兆帕(MPa),磅/平方英寸(psi),千克/厘米(kg/cm2),巴(bar),大气压(atm)

二、如何读取高低压表的温度值

不管是高低压充油压力表,其由外往内数。
第一圈为R22冷媒绿色 。
第二圈为R134a冷媒蓝色。
第三圈为R404a冷媒红色。
第四圈为R407c冷媒绿色。
第五圈为压力数值红色线,是以MPa为单位的压力数值线。
第六圈为压力数值黑色线,是以Psi为单位的压力数值线。

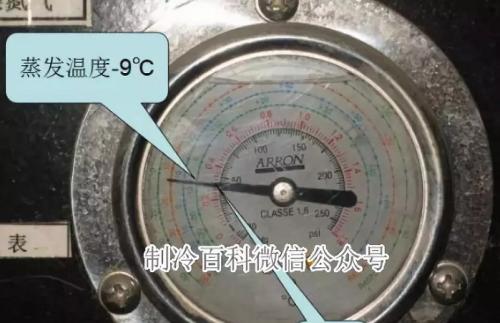

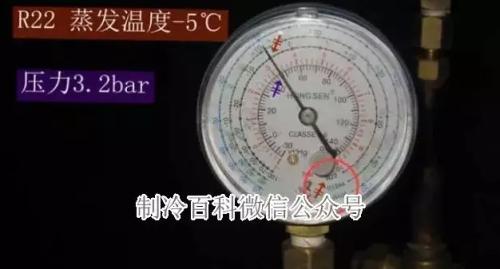

1、低压表,如一台制冷设备冷媒使用R22,运行时低压压力0.27MPa对应的温度约为-9度,如一台冷水机冷媒使用R134a,运行时低压压力0.3MPa对应的温度约为9度。

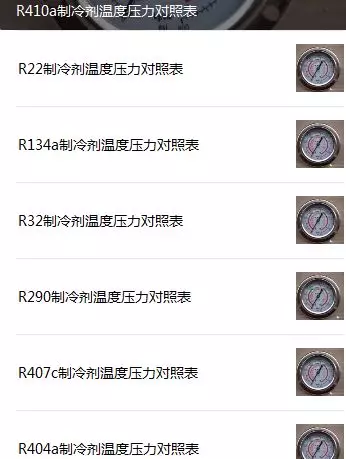

这里顺便说下,我们公众号有免费提供常用用制冷剂的温度压力对照表,如下图:

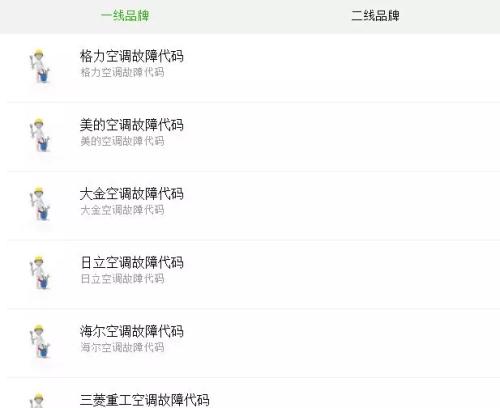

也有常用空调的故障代码,如:



当然公众号还有更多的服务功能,如"视频教学”、“故障查询"等等,这里不一一说了,我们继续说压力表,等下跑题了.........

2、高压表,如一台冷水机冷媒使用R22,运行时高压压力1.8MPa对应的冷凝温度约为50度,如一台冷水机冷媒使用R134a,运行时高压压力1.4MPa对应的冷凝温度约为55度。

补充说明:

1、兆帕(MPa),磅/平方英寸(psi),千克/厘米(kg/cm2),巴(bar),大气压(atm) 。

2、不同的压力表的压力单位可能不一样,读压力前要看前表盘上的标识

3、空调一般使用:R22、R134a、R407C、R410a、R32(易燃易爆);冷冻冷藏一般使用:R22、R404a、R717氨(易燃易爆)。

4、在压缩机没有运行时压力为平衡压力,即高低压力相同,其压力值与环境温度或水箱水温对应。

如:R22环境温度30度时,压力表的平衡压力约为1.1MPa。

如:R22环境温度10度时,压力表的平衡压力约为0.6MPa。
