原理:动盘与静盘的涡旋线型相同,但相位差180°进行啮合,形成一系列封闭空间;静盘不动,动盘绕着定盘中心,以偏心距为半径作公转运动。当动盘公转时,依次相啮合,使月牙形面积不断压缩变小,从而使气体不断被压输,最后从静盘中心孔处排出。

<a class=压缩机">

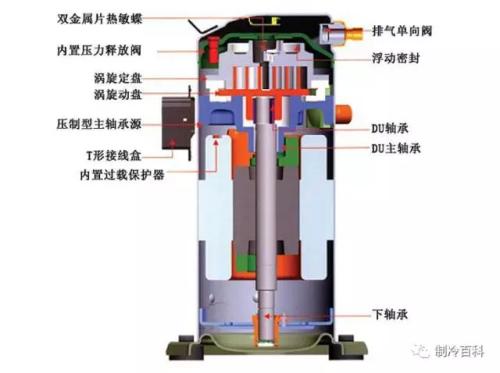

  结构:动盘(涡旋转子)、静盘(涡旋定子)、支架、十字联轴环、背压腔、偏心轴
  涡旋式压缩机优点:
  1、驱动动涡盘运动的偏心轴可以高速旋转,涡旋式压缩机体积小重量轻;
  2、动涡盘与主轴等运动部件的受力变化小,整机振动小;
  3、适应于变转速运动和变频调速技术;
  4、涡旋压缩机整机噪声很低;
  5、涡旋压缩机有可靠和有效的密封性,其制冷系数不是随运行时间的增加而减小,而是略有提高;
  6、涡旋压缩机有着良好的工作特性。在热泵空调系统中,特别表现在制热性能高、稳定性好、安全性高;
  7、涡旋式压缩机无余隙容积,能保持高容积效率运行;
  8、力矩变化小,平衡性高,振动小,运转平稳,从而操作简便,易于实现自动化;
  9、运动部件少、没有往复运动机构,结构简单、体积小、重量轻、零件少、可靠性高,寿命在20年以上。

压缩机

  涡旋式压缩机缺点:
  1、运动机件表面多是呈曲面形状,这些曲面的加工及其检验均较复杂,制造需高精度的加工设备及精确的调心装配技术,因此制造成本较高。
  2、其运动机件之间或运动机件与固定机件之间,常以保持一定的运动间隙来达到密封,气体通过间隙势必引起泄漏,这就限制了回转式压缩机难以达到较大的压缩比,因此,大多数回转式压缩机多在空调工况下使用
