常用水泵的类型
空调水系统所用的循环泵均为离心式水泵。
按水泵的安装形式来分,有卧式泵、立式泵和管道泵;按水泵的构造来分,有单吸泵和双吸泵。
卧式泵—是最常用的空调水泵,其结构简单,造价相对低廉,运行稳定性好,噪声较低,减振设计方便,维修比较容易,但需占用一定的面积。

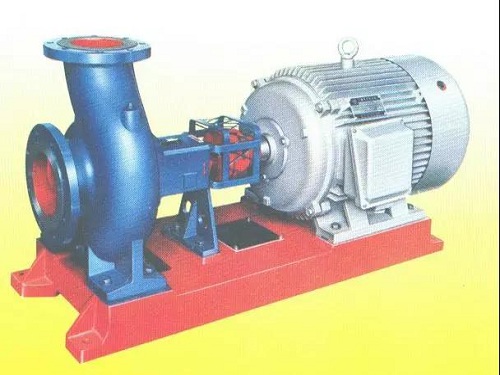

卧式泵
立式泵—当机房面积较为紧张时,可采用立式泵。由于电机设在水泵的上部,其高宽比大于卧式泵,因而运行的稳定性不如卧式泵,减振设计相对困难,维修难度比卧式泵大一些。在价格上一般高于卧式泵
立式泵
立式泵多级泵
立式多级泵
管道泵—是立式泵的一种特殊形式,其最大的特点是可以直接连接在管道上,因此不占用机房面积。但也要求它的重量不能过大。国产的管道泵电机容量不超过30kW。
管道泵
屏蔽管道泵
管道泵
角度式管道泵
管道泵
单吸泵—其特点是水从泵的中轴线流入,经叶轮加压后沿径向排出它的水力效率不可能太高,运行中存在着轴向推力。这种泵制造简单,价格较低,因而在空调工程中得到较广泛的应用。
单级泵
双吸泵—它采用叶轮两侧进水,其水力效率高于同参数的单吸泵,运行中的轴向不平衡力也得以消除。水泵的流量较大。这种泵的构造较为复杂,制造的工艺要求高,价格较贵。因此,双吸泵常用于流量较大的空调水系统。
双级泵
轴开式双吸泵(垂直进水)
双吸泵
工程上常用的空调水系统循环泵有:
卧式单级单吸离心泵;
上进上出单级单吸离心泵;
空调用双吸泵;
立式双吸离心泵;
轴开式单级双吸离心泵;
单级单吸管道离心泵等。
空调用水泵的壳体耐压为1.0MPa,高层建筑用水泵的壳体耐压可达1.6MPa(实验压力为2.0MPa)。
