故障说明:海信KFR-26GW/11BP空调器,移机安装后开机,室内机主板向室外机供 电,但室外机不运行,同时空调器不制冷。按压遥控器上的“传感器切换”键两次,显示板 组件上的“运行(蓝)”、“电源”指示灯亮,显示代码含义为“通信故障”。
  1.测量接线端子电压

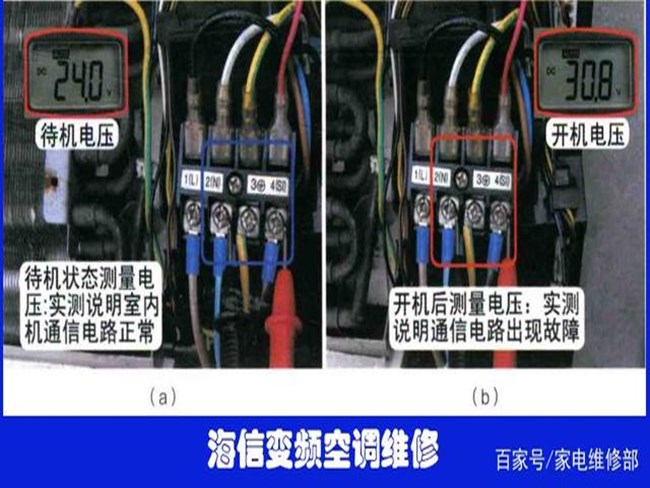

  在室内机接线端子上使用万用表直流电压挡测量通信电路电压,见图1(a ),黑表 笔接2号N端,红表笔接4号SI端,将空调器通上电源但不开机即待机状态为直流24V,说明室 内机主板通信电压产生电路正常。
  使用遥控器开机,室内机主控继电器触点吸合为室外机供电,见图1(b),通信电 压由直流24V上升至30V左右,而不是正常的0~24V跳动变化的电压,说明通信电路出现故 障,使用万用表交流电压挡测量1号L端和2号N端为交流220V。
111
  图1
  2.测量室外机接线端子电压
  使用万用表交流电压挡,测量室外机接线端子中的1号L端和2号N端电压为交流220V, 说明室内机输出的交流电源已送至室外机。

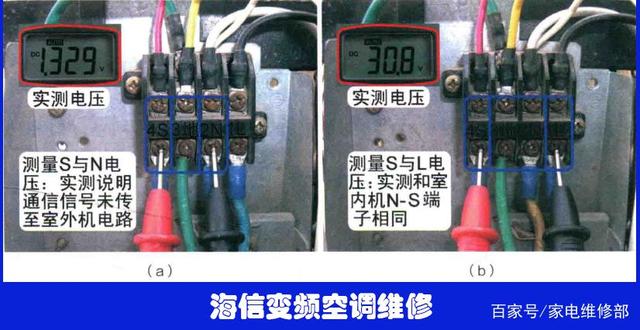

  使用万用表直流电压挡,见图2(a),黑表笔接2号N端,红表笔接4号SI端,测量通 信电压约为直流0V,说明通信信号未传送至室外机通信电路。由于室内机接线端子N与S端有 通信电压24V,而室外机通信电压为0V,说明通信信号出现断路。
  使用万用表直流电压挡,见图2( b),红表笔接4号SI端不动,黑表笔接1号L端电 压,正常电压应接近0V,而实测电压为直流30V,和室内机线端子中的S与N电压相同,由于 是移机的空调器,应检查室内外机连接线是否对应。
222
  图2
  3.检查室内机和室外机接线端子引线

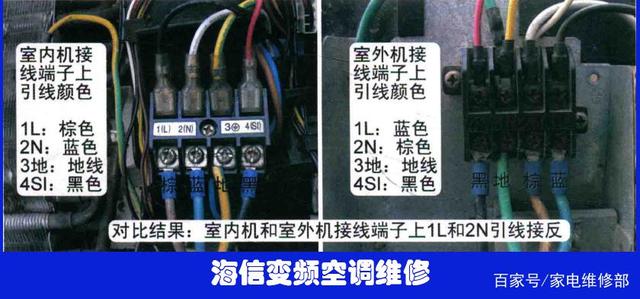

  断开空调器电源,此机原配引线够长,中间未加长引线,仔细查看室内机和室外机接线 端子上的引线颜色,见图3,发现为1号L与2号N端子引线接反。
3333
  图3
  维修措施:对调室外机接线端子中的1号L端和2号N端引线位置,使室外机与室内机引线 相对应,再次上电开机,室外机运行,空调器开始制冷,测量2号N端和4号SI端的通信电压在0~24V跳动变化。
