1. 安装位置
  压缩机和室外风机电容的安装位置见图。压缩机和室外风机安装在室外机内,因此压缩机电容和室外风机电容也安装在室外机内,并且安装在室外机专门设计的电控盒内。

<a class=空调压缩机">

  2. 主要参数
  压缩机和室外风机的主要参数,见图。
  ① 容量:由压缩机或室外风机的功率决定,即不同的功率选用不同容量的电容。常见电容的使用规格见下表。

空调压缩机

  ② 耐压:电容工作在交流(AC)电源且电压为220V,因此耐压值通常为交流450V (450VAC)。
  ③ CBB61 (65):为无极性的聚丙烯薄膜交流电容器,具有稳定性好、耐冲击电流、过 载能力强、损耗小、绝缘阻值高等优点。

空调压缩机

  3. 综述
  ① 英文符号:风机电容(FAN CAP )、压缩机电容(COMP CAP )。
  ② 作用:压缩机与室外风机在启动时使用。单相电机通入电源时,首先对电容充电,使电机启动绕组中的电流超前运行绕组90度,产生旋转磁场,电机便运行起来。
  ③ 特点:由于为无极性的电容,两组接线端子的作用相同,使用时没有正负之分。
  ④ 下表为空调器制冷量与压缩机启动电容容量的对应关系。

空调压缩机

  ⑤ 风机转速快慢与电容容量无关系,决定风机转速的因素是线圈极数,如通过增加电容 容量来增加风机转速的想法是不可取的,并旦容易因过热损坏风机线圈。风机线圈极数与转 速(r/min )对应关系见表2-3

  风机线圈极数与转速对应关系
空调压缩机

  ⑥ 更换风机电容、压缩机电容时要根据原电容容量和耐压值选用。耐压值一般为交流450V,容量误差应为原容量的20%以内,如相差太多则容易损坏电机
  4. 压缩机电容接线端子

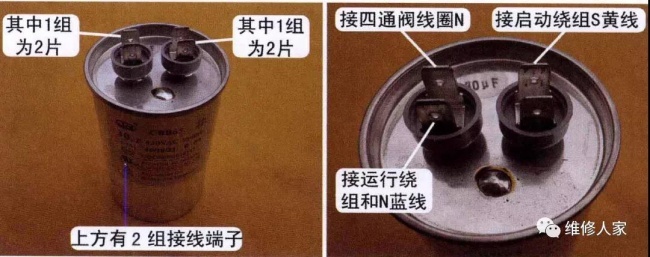

  压缩机电容接线端子见下图。上方共有2组接线端子,每组均为2片,不分反正,分别接压缩机线圈的启动和运行绕组。1组只使用1片,接启动绕组(黄线);由于N零线(蓝 线)直接连接运行绕组(蓝线),因此电容另1组中的1片接运行绕组、1片接四通阀线圈的N端零线。

空调压缩机

  5. 检查方法
  (1) 根据外观判断压缩机电容
  压缩机电容见下图。如果电容底部发鼓,放在桌面(平面)上左右摇晃,说明电容无容量损坏,可直接更换。正常的电容底部平坦,放在桌面上很稳。

空调压缩机

  如电容底部发鼓则肯定已损坏,可直接更换;如电容底部平坦,也不能说是肯定正常, 应再使用其他方法检测或进行代换。
  (2) 充放电法

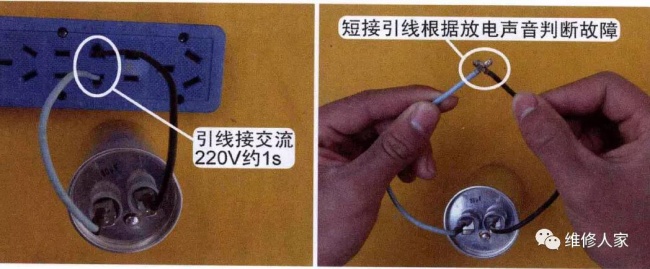

  充放电法见下图。将电容的接线端子接上两根引线,通入交流电源(220V )约1秒对电容充电,然后短接引线两端对电容放电。
  根据放电声音判断故障:①声音很响,电容正常;②声音微弱,容量减少;③无声音, 电容已无容量。

空调压缩机

  (3)万用表检测
  由于普通万用表不带电容容量检测功能,使用电阻挡测量容易引起误判,因此应选用带有电容容量检测功能的万用表或专用仪表来检测容量。

空调压缩机

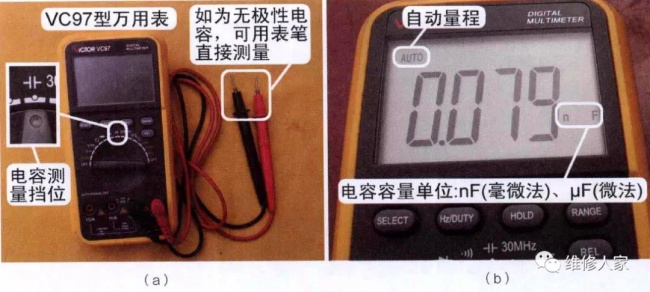

  万用表电容测量挡位见上图(a)。本例选用某品牌的VC97型万用表,最大检测容量 200nF,特点是检测无极性电容时,使用万用表表笔就可以直接检测;而不像其他品牌或型 号的部分万用表,需要将电容接上引线,再插入专用的检测孔才能检测。
  上图( b )是VC97型万用表电容挡,单位为nF(纳法)和uF(微法),换算关系为 1uF=lOOOnF。

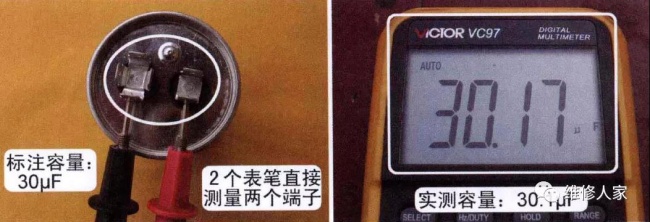

  用万用表测量电容见下图。检测时将万用表拨到电容挡,断开空调器电源,拔下压缩 机电容的2组端子上引线,使用2个表笔直接测量两个端子,以标注容量30uF的电容为例,实测容量为30.1uF,说明被测电容正常。

空调压缩机
