1. 安装位置

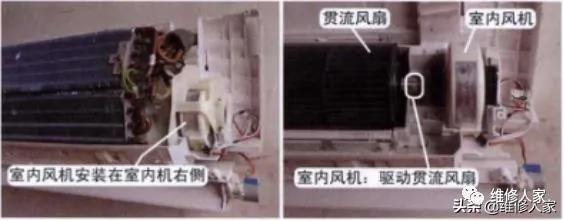

  室内风机的安装位置和作用见图。室内风机大部分安装在室内机右侧,作用是驱动贯流风扇。在制冷模式下,室内风机驱动贯流风扇运行,强制吸入房间内空气至室内机,经蒸发器降低温度后以一定的风速和流量吹出,来降低房间温度。

<a class=空调">

  2. 常用型号
  室内风机常见有3种型号。
  ① 抽头电机:通常使用在早期空调器,目前已经很少使用,交流220V供电。
  ② PG电机:目前在全部定频空调器、交流变频空调器、直流变频空调器中,是使用最广泛的型式,交流220V供电。PG电机是本书介绍的内容。
  ③ 直流风机:使用在全直流变频空调器或高档空调器中,直流300V供电。
  3. PG电机和抽头电机不同点
  ① 供电电压:PG电机实际工作电压通常为交流90-170V,抽头电机为交流220V。
  ② 转速控制:PG电机通过改变供电电压的高低来改变转速;抽头电机一般有3个抽头, 可以形成3个转速,通过改变电机抽头端的供电来改变转速。
  ③ 控制电路:PG电机控制转速准确,但电机需要增加霍尔元件,控制部分还需要增加 霍尔反馈电路和过零检测电路,控制复杂;抽头电机控制方法简单,但电机需要增加绕组抽 头,工序复杂。另外控制部分需要3个继电器控制3个转速,使用的零部件多,成本高。
  ④ 转速反馈:PG电机内含霍尔元件,向主板CPU反馈代表实际转速的霍尔信号,CPU 通过调节光耦可控硅的导通角使PG电机转速与目标转速相同;抽头电机无转速反馈功能。
  4. PG电机
  (1)实物外形和主要参数

空调

  上图 ( a )为实物外形,PG电机使用交流220V供电,最主要的特征是内部设有霍尔元 件,在运行时输出代表转速的霍尔信号,因此共有两个插头,大插头为线圈供电,使用交流电源,作用是使PG电机运行;小插头为霍尔反馈,使用直流电源,作用是输出代表转速的霍尔信号。
  图 (b)为PG电机铭牌主要参数,示例电机型号RPG10A ( FN10A-PG ),使用在1P挂式空调器中。主要参数:工作电压交流220V、频率50Hz、功率10W、4极、额定电流 0.13A、防护等级IP20、E级绝缘。
  绝缘等级按电机所用的绝缘材料允许的极限温度划分,E级绝缘指电机采用材料的绝缘耐热温度为120度。
  (2 )内部结构

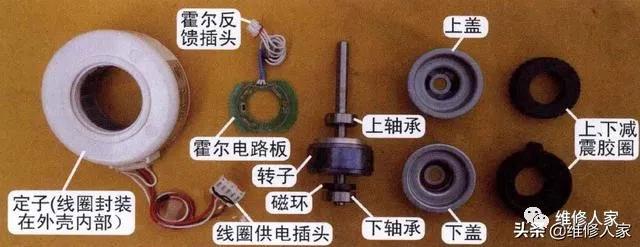

  PG电机的内部结构见图。PG电机由定子(含引线和线圈供电插头)、转子(含磁环和 上下轴承)、霍尔电路板(含引线和霍尔反馈插头)、上盖和下盖、上部和下部的减震胶圈组成。

空调

  5. PG电机引线辨认方法
  常见的PG电机引线有3种辨认方法:
  ①根据室内机主板PG电机插座引针所接元件;
  ②使 用万用表电阻挡测量线圈引线阻值;
  ③査看PG电机铭牌。

空调

  (1 )根据主板插座引针判断线圈引线功能

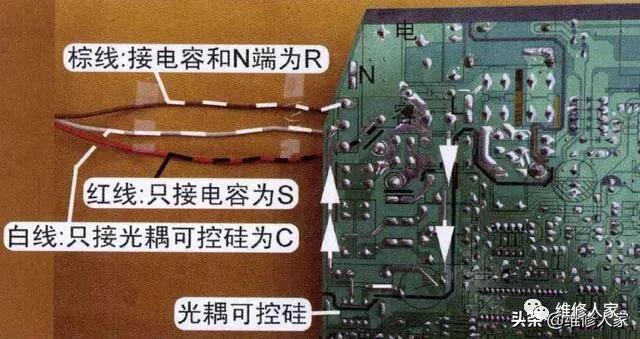

  根据插座引针连接部位判断引线功能见图。将PG电机线圈供电插头插在室内机主 板,査看插座引针所接元件:引针接光耦可控硅,对应的白线为公共端(C);引针接电容 和电源N端,对应的棕线为运行绕组(R);引针只接电容,对应的红线为启动绕组(S)。
  (2 )使用万用表电阻挡测量线圈引线阻值

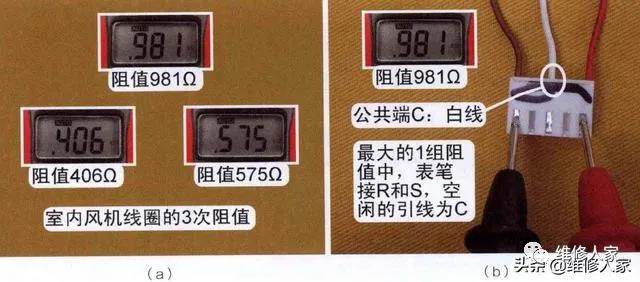

  室内风机线圈的3次阻值见下图(a)。逐个测量PG电机的3根引线阻值,得出3次不同的结果,实测型号为RPG10A的PG电机,阻值依次为981Ω、 406Ω、575Ω,其中运行绕 组阻值为406Ω ,启动绕组阻值为575Ω ,启动绕组+运行绕组的阻值为981Ω。
  ①找出公共端,见图 (b)。在最大的阻值981Ω中,表笔接的引线为启动绕组S和 运行绕组R,空闲的1根引线为公共端(C ),本机为白线。

空调

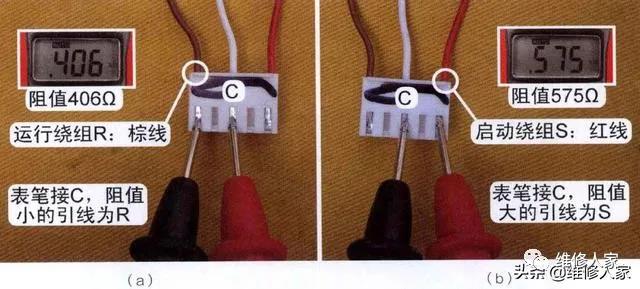

  ②找出运行绕组和启动绕组。
  一只表笔接公共端白线C,另一只表笔测量另外2根引线阻值。
  阻值小(406Ω)的引线为运行绕组R,见下图 (a),本机为棕线。
  阻值大(575Ω)的引线为启动绕组S,见下图 (b),本机为红线。

空调

  (3 )査看电机铭牌

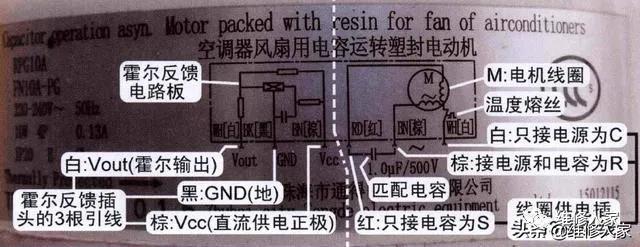

  根据铭牌标识判断引线功能见图铭牌标有电机的各个信息,包括主要参数及引线颜色的作用。PG电机设有两个插头,因此设有两组引线,电机线圈使用M表示,霍尔电路板使用电路图表示,各有3根引线。

空调

  电机线圈:白线只接交流电源,为公共端(C);棕线接交流电源和电容,为运行绕组 (R);红线只接电容,为启动绕组(S )。
  (a)霍尔反馈电路板:棕线Vcc,为直流供电正极,本机供电电压为直流5V;
  (b)黑线GND为直流供电公共端地;
  (c)白线Vout,为霍尔信号输出。
