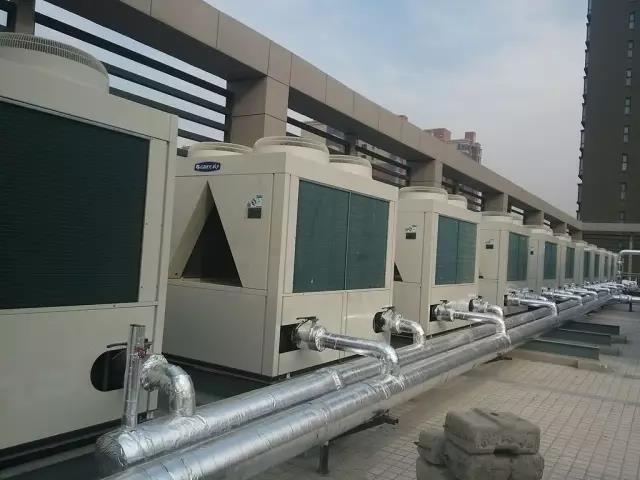

简单的来讲,风冷模块机就是能够自由组合的风冷冷热水机组,它既能够制冷又能够制热。它安装灵活、运行可靠、维护方便等特点,适合建筑空调工程,如宾馆、公寓、酒店、写字楼、购物商场、影剧院、厂房、医院等。
1
  一、模块机制冷制热工作循环

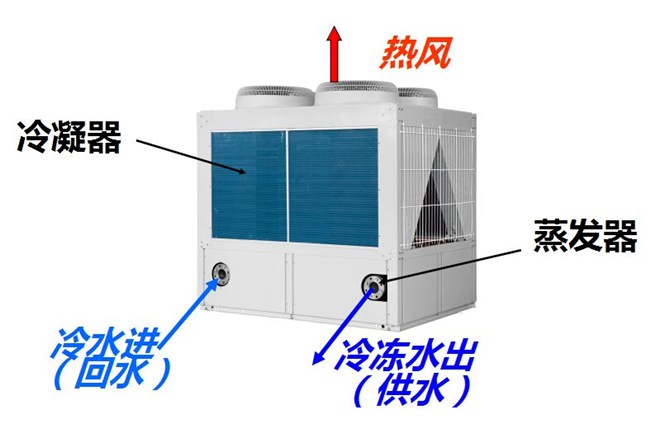

  制冷循环:来自室内换热器的低温、低压制冷剂气体被压缩机吸入并压缩成高温、高压气体,经过四通阀排入室外换热器,在与室外侧空气进行热交换后,冷凝成为制冷剂液体,经毛细管节流降压、降温后进入室内换热器,在与室内需要调节的空气进行热交换后成为低温、低压制冷剂气体。如此周而复始地循环,达到制冷的目的;
2

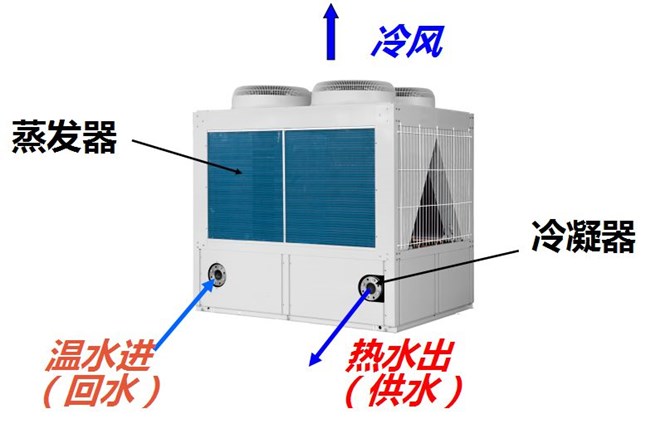

  制热循环:制冷剂的流动方向与制冷时相反,压缩机排出的高温、高压制冷剂气体在经过四通阀后直接进入室内换热器,通过离心风机的作用,向室内空气放出热量,并被冷凝为制冷剂液体,经外机主辅毛细管节流降压后在室外换热器中吸收热量,变为低温、低压制冷剂气体,经四通阀回到压缩机,完成一个热泵制热循环,如此周而复始地循环,达到制热的目的。
3
4
  二、模块机压缩机过载保护
  压缩机过载保护分制冷模式下压缩机过载保护和制热模式下压缩机过载保护,下面分别介绍。
  制冷模式下压缩机过载保护:在制冷情况下如果出现过载保护,可以从以下几个方面进行判断;
  1、排查环温或者水温是否正常
  ①、检查当地的环境温度;是不是环境温度异常过高;
  ②、壳管进出水温,一般环温不会超过正常范围,主要观察进出水温,如果进出水温超过说明书使用要求,降低水温;
  2、排查系统的排气温度是否正常
  ①、检查机组的手操器,查看“排气温度”,如果排气温度太高,给系统接上压力表,若系统内压力值对应饱和温度与当前环境温度一致,则系统内冷媒正常;若系统内压力值接近大气压或是测得压力值对应饱和温度小于当前环境温度10度以上的,则系统冷媒不足,检查系统泄漏点(注:检测需要在机组停机1小时以上进行);
  ②、检查系统的翅片是否有脏堵,如果翅片很脏,请清洗翅片;
  ③、观察手操器排气温度,如果排气温度在55℃以下,立刻用万用表测量机组电流,如果远大于铭牌标识电流,说明机组灌注的冷媒量过多;(如果压缩机被液击出现过载损坏了,还会伴有压缩机“咔咔”的异响,多出现在新更换压缩机,或者没有对机组热就开机!)。
  3、排查运行电压是否超出说明书使用要求
  ①用万用表测量机组输入电压,电压不能超过说明书使用要求(额定电压的±10%)。
  制热模式下压缩机过载保护:在制热情况下如果出现过载保护,可以从以下几个方面进行判断;
  1、排查水温及环温是否超过说明书使用范围;
  检查水温,出水温度不得超过说明书规定的50℃,环温不得超过说明书规定的24℃。
  2、排查水泵及水路系统是否正常
  ①、排查水泵是否有水流,观察水系统内有否有很大的震动声响,同时观察手操器进出水温差,如果超过8℃以上,说明水流量不足;
  ②、排查壳管水系统是否有空气,如果水系统内有很大震动声响,说明排空不完全,请继续打开排气阀进行排空;
  ③、排查水泵是否损坏,如果损坏,水泵噪声会很大,也可开启备用水泵进行流量对比;
  ④、排查水系统过滤器是否脏堵,如果水流量小,拆下过滤器进行更换。
  3、排查系统的排气温度是否正常
  ①、检查机组的手操器,查看“排气温度”,如果排气温度过高,给系统接上压力表,若系统内压力值对应饱和温度与当前环境温度一致,则系统内冷媒正常;若系统内压力值若接近大气压或是测得压力值对应饱和温度小于当前环境温度10度以上的,则系统冷媒不足,请检查系统泄漏点(注:检测需要在机组停机1小时以上进行);
  ②、检查系统的翅片是否有脏堵,如果翅片很脏,请清洗翅片;
  ③、观察手操器排气温度,如果排气温度在55℃以下,立刻用万用表测量机组电流,如果远大于铭牌标识电流,说明机组灌注的冷媒量过多;(如果压缩机被液击出现过载损坏了,还会伴有压缩机“咔咔”的异响)。确定是压缩机问题,请更换压缩机!
  4、排查运行电压是否超出说明书使用要求
  用万用表测量机组输入电压,电压不能超过说明书使用要求(额定电压的±10%)。
  三、模块机压缩机排气温度高保护
  模块机压缩机排气高温高,危害性很大,处理不当就会威胁到压缩机的性命,常见原因:
  1、制冷剂泄漏制冷剂不足导致压缩运行时排气温度过高保护;
  2、热力膨胀阀堵导致压缩机吸气压力不足,排气温度过高保护;
  3、过滤器脏堵导致压缩机吸气压力不足,排气温度过高保护;
  4、电子膨胀阀堵,导致压缩机吸气压力不足,排气温度过高保护;
