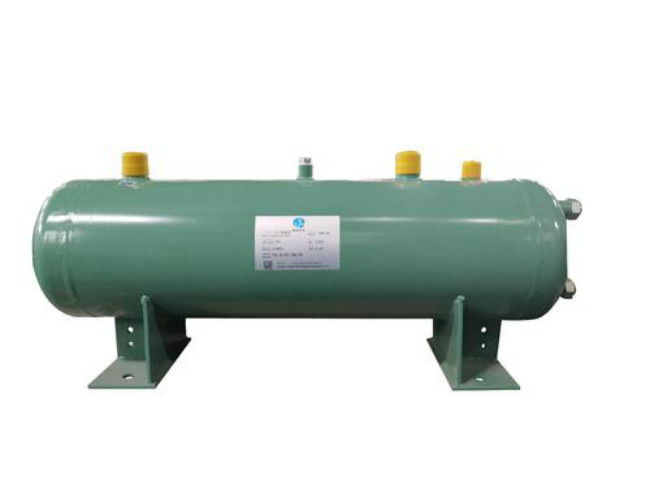

储液器(ACCUMULATOR)是压缩机的重要部件, 起到贮藏、气液分离、过滤、消音和制冷剂缓冲的作用。
  储液器用途
  它是由筒体(BODY)、进气管(INLET PIPE)、出气管(OUTLET PIPE)、滤网(SCREEN)等零部件组成,其工作原理如下:
  储液器是配装在空调蒸发器和压缩机吸气管部位,是防止液体制冷剂流入压缩机而产生液击的保护部件。
  在空调系统运转中,无法保证制冷剂能全部完全汽化;也就是从蒸发器出来的制冷剂会有液态的制冷剂进入储液器内,由于没有汽化的液体制冷剂因本身比气体重,会直接落放储液器筒底,汽化的制冷剂则由储液器的出口进入压缩机内,从而防止了压缩机吸入液体制冷剂造成液击。
  储液器部件在使用运转中,为避免管路中的杂质直接进入压缩机内,所以在储液器进气管到出气管之间会安装一滤网,防止了杂质进入压缩机的可能。
  压缩机的长期运转,其内部会有一定的润滑机油随汽化的制冷剂排出,通过管路会进入储液器筒体内,由于焊接在储液器筒体底部的出气管有加工一“回油孔”,所以沉淀在筒体底部的润滑机油通过压缩机的吸力作力,又回储液器的出气管又进入压缩机内,从而对压缩机又起到润滑保护作用。
1
  储液器的要求
  1、气密性:4.15MPa下保压5分钟无泄漏;
  2、内部杂质含量:与制冷剂接触表面的杂质含量不大于80mg/m;
  3、耐压强度:在6.23MPa下无变形和渗漏;
  4、破坏压力:在9.35MPa下无渗漏或破裂;
  5、晶粒度:焊接部位铜管平均晶粒度不大于0.15mm;
  6、储液器内部:不含氯离子、水份含量要求在10g/m以下;
  7、隐含要求:满足客户再次焊接要求:铜管上无氧化、异物等、焊接处钎料熔点、渗透情况;外表满足喷涂要求导电性能良好等;
  固定
  储液器各部件间一般采用钎焊的连接方式固定。因为钎焊是采用液相温度(熔点)比母材固相温度低的金属材料作为钎料,将零件和钎料加热到钎料熔化,利用液态钎料润湿母材,填充接头间隙并与母材相互溶解和扩散而实现连接零件的方法。
  钎焊的优点
  a)、钎焊接头平整光滑,外形美观。
  b)、钎焊加热温度较低,对母材组织和性能的影响较小。
  c)、焊件变形较粘,尤其是采用均匀加热(如炉中钎焊、自动火焰钎焊)的钎焊方法,焊件的变形可减小到程度,易保证焊件的尺寸要求。
  d)、某些钎焊方法一次可焊成几十条或成百条钎缝,生产率高。(盐浴钎焊、自动火焰钎焊、炉中钎焊)
  e)、可以实现异种金属或合金、金属与非金属的连接。
  缺点
  a)、钎焊接头强度比较低。
  b)、耐热能力比较差。
  c)、装配要求比较高。
  工艺要求
  1.间隙:上下筒体间过盈配合设计过盈量: 0.05~0.4mm(圆度误差)
  滤网和筒体间过盈配合设计过盈量:0.05~0.3mm(圆度误差)
  出气接管和下筒体间过盈配合设计过盈量:0.15~0.3mm(圆度误差)
  消音板(固定板)与筒体间过盈配合设计过盈量:0.05~0.3mm(圆度误差)
  进气管与上筒体翻孔间火焰焊接设计间隙:0.05~0.15mm
  出气管与出气接管间火焰焊接设计间隙:0.15~0.25mm
  2.钎料:上、下筒体、接管、固定板、滤网同种材料间钎料-紫铜BCu
  上、下筒体、接管与进、出气管异种材料间钎料-黄铜BCu60ZnSn-R
  3.钎焊温度:紫铜BCu熔点1083°,钎焊温度1130°;黄铜BCu60ZnSn-R熔点897°,钎焊温度950°
  4.表面清洁度:酸洗或清洗、戴手套、防尘
  5、钎剂:钎焊时使用溶剂,作用在于清除钎料和母材表面氧化膜,并保护焊件和液态钎料在钎焊过程中免于氧化,改善液态钎料对焊件的润湿性。要求比钎料的熔点低50-100度。黄铜火焰焊用FZ-938E
  储液器用材料
  1.铜管:T2 主要成分99.9%Cu,拉制铜管GB/T17791-2017 。铜熔点1083度、塑性、导电性、导热性好;线膨胀系数900度19.3/10,加工工艺:电解铜-熔炼-铜锭-剥皮-挤压-拉制
  2.钢板:SPCC、ST12、ST14、SPHC深冲钢板,塑性大于28%,抗拉强度大于270MPa。熔点1400-1500度,线膨胀系数1000度以上17.6/10
  3.钢管:高频焊管SPCC、Q195。加工工艺:钢板-纵剪-卷形-高频焊-去焊筋-整形
  4.网布:不锈钢丝0Cr18Ni9, GB/T5330-2003,目数(25.4mm网孔数)。
