故障说明:海信KFR-25GW挂式空调器,用户反映开机后不制冷。
  1.测量压缩机电压和线圈阻值
  上门检查,用户正常使用空调器,用手在室内机出风口感觉为自然风,到室外机检查,

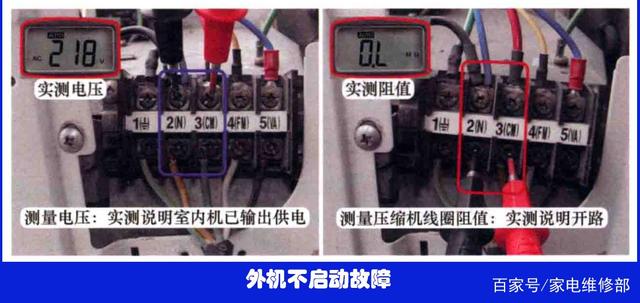

  发现室外风机运行但压缩机不运行,见图2左图,使用万用表交流电压挡,在室外机接线端子上测量2N (电源零线)与3CM (压缩机供电)端子电压,正常为交流220V,实测电压说明室内机主板已输出供电。
  断开空调器电源,使用万用表电阻挡,测量2N与3CM端子阻值(相当于测量压缩机公共端与运行绕组),正常值约为30,实测结果为无穷大,说明压缩机线圈回路有断路故障。
  2.为压缩机降温
  询问用户空调器已开启一段时间,用手摸压缩机相对应的室外机外壳温度很高,大致判断压缩机内部过载保护器触点断开。
  取下室外机外壳,手摸压缩机外壳烫手,确定内部过载保护器由于温度过高触点断开保护,将毛巾放在压缩机上部,使用凉水降温,同时测量2N和3CM端子的阻值,当由无穷大受为正常阻值时,说明内部过载保护器触点已闭合。
  说明:压缩机内部过载保护器串接在压缩机线圈公共端,位于上部顶壳,用凉水为压缩机降温时,将毛巾放在顶部可使过载保护器触点迅速闭合。
1
  3.压缩机启动不起来
  测量2N与3CM端子阻值正常后上电开机,见图4左图,压缩机发出约30s“嗡嗡”的声音,停止约20s再次发出“嗡嗡”的声音。
  在压缩机启动时使用万用表交流电压挡测量2N与3CM端子电压,
  由交流218V (未发出声音时的电压,即静态)下降到199V ( 压缩机发出“嗡嗡”声时的电压,即动态),说明供电正常。
  使用万用表交流电流挡测量压缩机电流接近20A,综合判断压缩机启动不起来。
  4.检查压缩机电容
  在供电电压正常的前提下,压缩机启动不起来最常见的原因是启动电容无容量损坏,取下电容并用万用表电容档测量,实测只有几微法,固判断电容无容量损坏。
  5.维修措施
  更换压缩机电容,更换后,上电开机,压缩机运行,空调器开始制冷,再次测量压缩机电流为4.4A,故障排除。
  6.总结
  ①压缩机电容损坏,在不制冷故障中占到很大比例,通常发生在使用2~3年以后。
  ②如果用户报修为不制冷故障,应告知用户不要开启空调器,因为如果故障原因为压缩机电容损坏或系统缺氟故障,均会导致压缩机温度过高造成内置过载保护器断开保护,在检修时还要为压缩机降温,增加维修时间。
  ③在实际检修中,如果故障为压缩机启动不起来并发出“嗡嗡”的响声,一般不用测量且直接更换压缩机电容即可排除故障;新更换电容容量误差在原电容容量的20%以内即可正常使用。
