“自从用上空气源热泵,再也没出现过患者投诉病房不热的情况。”发出这个感慨的,是青海省同德县人民医院负责人曹维平。
  2019年9月,该医院完成了“煤改电”取暖改造,选用空气源热泵替换原燃煤锅炉。

空气源热泵

  如今,7个月的采暖期结束,用电统计显示该医院采暖期平均耗电量为8度/㎡/月,每平方米2.22元/月,节能效果突出,相比原来烧煤取暖每年可节省费用40余万元!
  一、先看数据,发票为证!

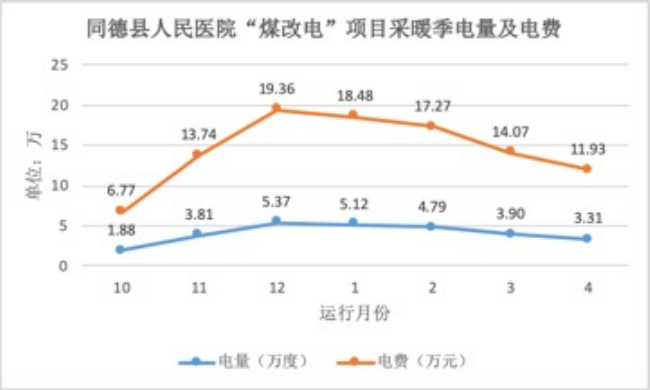

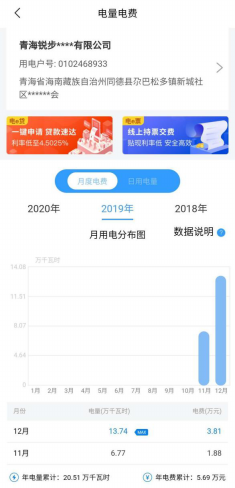

  该医院取暖改造项目从2019年10月1日开始运行,截至2020年4月30日,供暖时长为7个月,共213天,总耗电量约101.62万度,按照1.8万㎡的供暖面积,平均每月每平米耗电量仅为8度。

空气源热泵

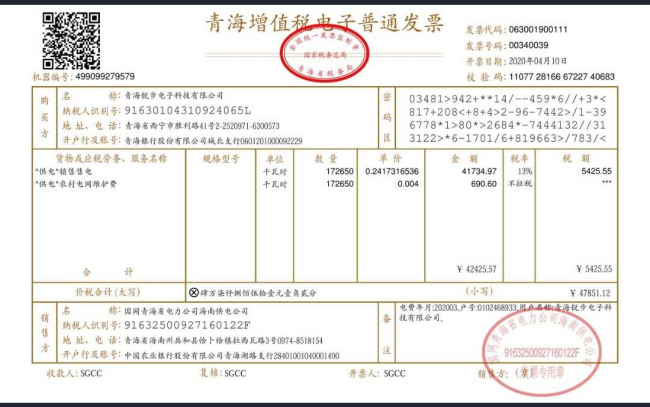

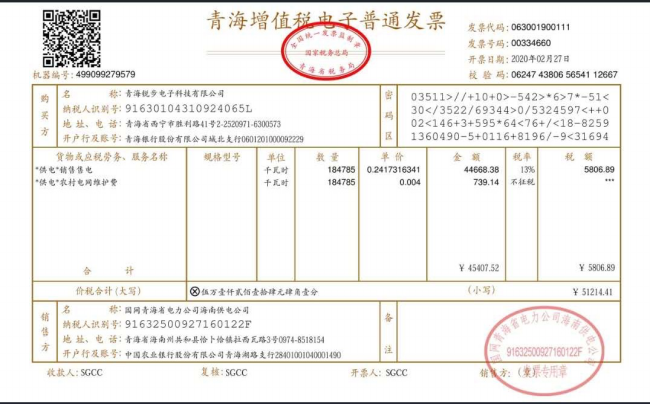

  根据青海省发改委出台的冬季清洁取暖用电优惠政策,当地清洁取暖电价实行不分时电价模式,且由原来的0.3973元/千瓦时,降低至0.28元/千瓦时。电费单显示,该项目为期7个月的整个采暖季,运行总费用为28.18万元。

空气源热泵

空气源热泵

空气源热泵

空气源热泵

空气源热泵

空气源热泵

空气源热泵

空气源热泵

空气源热泵

  注:电费是先使用,次月缴费,11月份是10月份的电费,5月份是4月份电费,6月份0.33万元是疫情期间该医院为一线医疗工作者免费供暖到5月10日所产生的费用。
  二、项目情况
  同德县位于青海省海南藏族自治州,县内最高海拔4671米,最低气温-28℃,是典型的高冷高寒地区,采暖期长达7个月,采暖需求非常庞大。
  同德县人民医院共有8个病区约200间病房,每个病区楼层为2~6层不等,总建筑面积2.1万㎡,采暖面积达1.8万㎡。
  青海省水电、光伏、风力发电等清洁能源优势突出,但可用煤炭资源并不丰富。
  改造前,同德县人民医院使用燃煤锅炉作为采暖热源,每年消耗煤炭约700吨,当地煤价900元/吨,仅煤炭采购费用就需60多万元,加上电费及人员管理费(燃煤锅炉需要人员24小时值守),医院每年采暖总费用高达70多万元。
  此外,燃煤锅供暖效果不稳定,特别是晚上的效果差,恰恰这个阶段也是供暖需求最大的时候。
  而据医院的相关负责人介绍,原来经常有病人及其家属投诉医院冬季室内温度太低,供暖效果不好。
  三、改造背景
  2018年8月,青海省发布《关于推进冬季城镇清洁供暖的实施意见》,指出青海省将进一步发展“煤改电”等多种清洁供暖方式。
  充分利用省水电、光伏、风力发电等清洁能源优势,在电力资源充足地区稳妥有序发展电供暖,综合运用各类热泵等多种方式推进用户终端电供暖。
  青海省发改委还配合出台了冬季清洁取暖用电优惠政策。
  随着青海省清洁取暖工程的推进,医院有了实施取暖改造的意愿。2019年9月,了解过当地电采暖电价政策和空气源热泵技术后,医院选择空气源热泵采暖这一改造方案。
  四、系统设计
  根据医院的采暖需求,项目安装了10台50P的超低温空气源热泵采暖机组,总功率达到了450kW。
  设备末端采用暖气片,出水温度设定为55℃,供回水温度55/45℃。
  机组全部采用无线远程控制,可以本地控制,也可以通过手机APP或电脑远程监控。
  10台机组为并列连接设计,可根据外界气温状况选择需要开启的台数,在保证采暖效果的同时实现节能最大化。设备所有管道均采用发泡保温,外表用铝皮包裹,避免严寒天气造成管道冻结。
  为保证医院采暖时的用电需求,承担医院用电任务的供电线路也被改造,新增一台1250千伏安的变压器,铺设高压电缆300米。
  五、运行效果
  以往医院采用燃煤锅炉供暖,每天供暖时长只有10个小时:上午6点~11点,下午2点~4点,晚间7点~10点。改为空气源热泵供暖后,可实现24小时的全天候供暖。
  供暖效果方面,燃煤供暖上午室内温度20℃,中午到下午18℃,凌晨15℃左右。
  改成空气源热泵供暖后,室内温度可以24小时保持在22℃左右,既温暖又舒适,非常有利于患者的康复情况。
  六、用户评价
  谈到这次取暖改造的效果,同德县人民医院负责人曹维平赞叹连连:“以前冬天,医院都是烧煤来供暖,常常因为夜里不能及时添煤导致炉子灭掉,常常接到病房不热的投诉。去年冬天不用天天生炉子,也不会被煤烟呛得难受。改成空气源热泵取暖,效果更好了,政府还有有电费补贴,经济实惠还干净卫生,这个改造很值得。”
  七、效果分析
  综合来看,同德县人民医院的“煤改电”项目有以下优势:
  1. 费用比集中供暖省一半
  医院原燃煤采暖每年的运行费用为:煤炭+电费+人工=60万+10万+5万,共75万元。改造后,该医院每年在采暖运行费用上可节约40多万元。
  当地集中供暖费用为4.6元/平,医院采暖面积为1.8万㎡,7个月采暖期总费用57.96万元。而空气源热泵采暖季总费用为28.18万元,比集中供暖节省一半左右。
  2. 对环境更友好
  医院位于青海高冷高寒地区,当地生态系统脆弱,长期燃煤易对环境造成不可逆破坏,且医院为特殊场所,对空气质量等要求较高,从燃煤取暖改为空气源热泵采暖后,对生态更加友好的同时,也有利于医院空气质量的提升。
  3. 采暖效果更突出
  集中供暖在供暖时间方面无法让医院自主选择,而燃煤供暖无论是供暖时长还是供暖效果都难以令人满意,每天供暖时长只有10个小时,且室内温度不稳定。
  改用空气源热泵取暖后,医院可实现24小时持续供暖,且室内温度保持在22度左右。
  4. 控制更加灵活
  燃煤供暖需要人工24小时值守,空气源热泵供暖则非常智能。医院的采暖机组全部采用无线远程控制,既可以本地控制,也可以通过手机APP或电脑远程监控,还能实时调节进出水温度,控制起来非常灵活。
